Технические указания по производству землеустроительных работ
(Утверждены Наркомземом Союза ССР 12 апреля 1941 г.)
Часть первая
1. ОБЩИЕ ПОЛОЖЕНИЯ
1. В состав землеустроительных работ входят следующие действия:
а) подготовка землеустроительного дела,
б) составление землеустроительного проекта,
в) перенесение утверждённого в установленном порядке землеустроительного проекта в натуру и
г) проверка (освидетельствование) дела, изготовление землеустроительных документов и выдача их землепользователям.
2. При землеустройстве проводятся необходимые съёмки (топографические, горизонтальные) и обследования (почвенные, геоботанические и др.).
3. Все изменения границ сельскохозяйственных контуров, происшедшие с момента съёмок до момента составления проекта, наносятся на план (т. е. производится корректирование планового материала) лишь в случаях, когда указанные изменения необходимы для землеустроительного проекта и превышают: для ярко выраженных и строго определённых границ контуров (постоянно действующие дороги, канавы, оросительная, мелиоративная сеть и т. п.) '/г миллиметра на плане и для остальных контуров 1 миллиметр на плане.
Если при землеустроительных работах в колхозах, в результате проверки общей площади землепользования колхоза, произведённой в процессе съёмочных и землеустроительных работ, обнаружится расхождение с площадью, указанной в государственном акте, в пределах не более 0,05 (где Р — площадь в квадратных сантиметрах на плане государственного акта), то площадь, полученная при землеустроительных и съёмочных работах, приводится в соответствие с площадью, записанной в государственном акте.
4. Землеустроительные планы, на которых составляются землеустроительные проекты, изготовляются на плотной бумаге, наклеенной на полотно или фанеру.
5. При выборе того или иного способа исполнения землеустроительных работ (полевых или камеральных) следует исходить из соображений экономии времени и быстроты выполнения, однако без снижения точностей, требуемых настоящими техническими указаниями.
2. ПОДГОТОВКА ЗЕМЛЕУСТРОИТЕЛЬНОГО ДЕЛА И ПОРЯДОК СОСТАВЛЕНИЯ ЗЕМЛЕУСТРОИТЕЛЬНЫХ ПРОЕКТОВ
6. До составления землеустроительного проекта землеустроитель собирает и изучает плановые и другие материалы, привлекая к этому представителей всех заинтересованных землепользователей, а в необходимых случаях пользуется консультацией с другими специалистами.
7. На основе собранных материалов землеустроитель определяет объём и содержание землеустроительных работ.
8. Землеустроительный проект составляется с учётом существующих грейдерных, шоссейных дорог, гидротехнических, водных и других сооружений, плодовых насаждений и т. п.
Изменения в размещении существующих дорог районного, областного, республиканского значения допускаются с согласия дорожных организаций и заинтересованных землепользователей в порядке, установленном законом.
Изменение площади этих дорог в сторону увеличения за счёт колхозных и совхозных земель без разрешения Совнаркома СССР не допускается.
9. Проектирование участков может производиться графическим, аналитическим, механическим способами.
При проектировании участков на деформированном плане вводится поправка за деформацию бумаги.
10. Ошибка в проектировании площади участка не должна превышать ошибки, допускаемой при вычислении площадей ситуационных контуров.
11. При составлении землеустроительного проекта используются подлинные ведомости и чертежи по вычислению площадей. Пользование копиями этих документов не допускается.

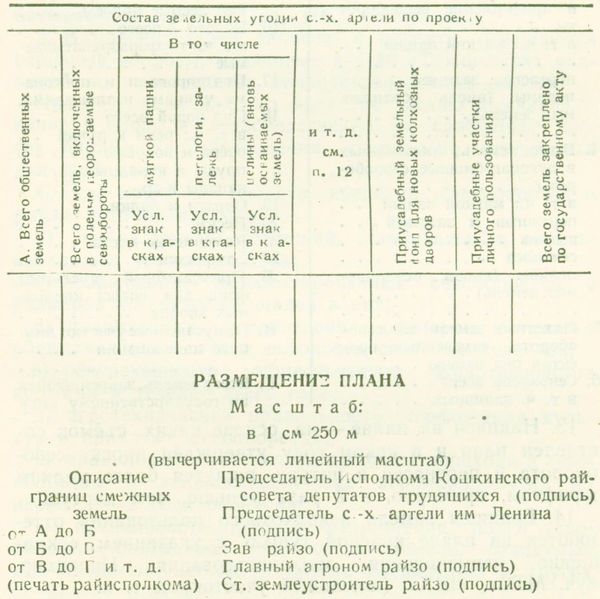

12. К землеустроительному проекту дается экспликация земель в соответствии с формой, предусмотренной государственной земельной книгой регистрации земель, а также прикладывается пояснительная записка, в которой излагается обоснование проекта.
13. Необходимые обоснования к проекту и землеустроительный проектный план на бумажной кальке или бумаге, вычерченный в туши, подписанные заинтересованными землепользователями и специалистами, участвовавшими в их разработке, подлежат утверждению в установленном порядке.
14. Землеустроительный проект после утверждения
и внесения в него поправок и дополнений в соответствии с принятым решением при его утверждении переносится в натуру.
3. ПЕРЕНЕСЕНИЕ ЗЕМЛЕУСТРОИТЕЛЬНЫХ ПРОЕКТОВ В НАТУРУ
15. Точность перенесения проектов в натуру определяется в зависимости от вида землеустроительных работ.
16. Для перенесения проекта в натуру составляется рабочий чертёж, на который наносятся необходимые геодезические данные для перенесения проекта.
17. В длины проектных линий, прокладываемых на местности с уклоном, превышающим 3°, вводятся поправки за наклоны линий к горизонту.
18. Проект переносится в натуру при обязательном участии уполномоченного от заинтересованного землепользователя.

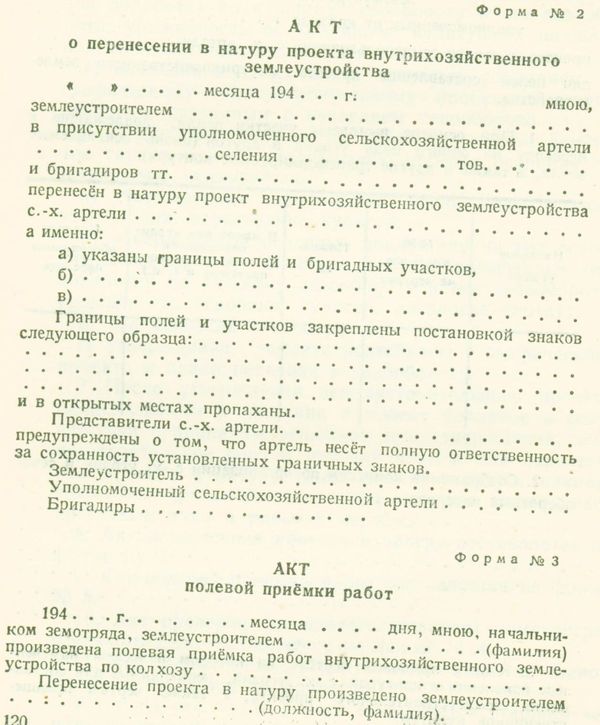

Перенесение проекта в натуру оформляется актом.
19. Необходимые для перенесения проекта в натуру граничные линии участков измеряются стальной лентой. При этом необходимо обеспечить самоконтроль, позволяющий убедиться в правильности перенесения проекта в натуру. Границы участков, установленных по живым урочищам или другим ярко выраженным границам сельскохозяйственных угодий, лентой не измеряются.
20. Поворотные пункты перенесённого в натуру проекта закрепляются столбами установленного образца, в зависимости от вида землеустроительных работ.
Примечание. Замена столбов другими видами знаков допускается с разрешения наркомземов республик.
21. Границы участков перенесённого проекта, за исключением границ, идущих по живым урочищам, пропахиваются в одну борозду. Дороги, прогоны и т. п. пропахиваются с двух сторон.
22. Землеустроительные работы по перенесению проекта в натуру принимаются от исполнителей земотряда — начальником земотряда, а в тех случаях, когда землеустроительные работы производятся землеустроителями райзо, — старшим землеустроителем райзо.
23. Восстановление утраченных межевых знаков производится за счёт землепользователей.
4. ИЗГОТОВЛЕНИЕ ЗЕМЛЕУСТРОИТЕЛЬНОГО ПЛАНА И ВЫДАЧА ДОКУМЕНТОВ ЗЕМЛЕПОЛЬЗОВАТЕЛЯМ
24. Вычерчивание землеустроительного плана в туши в окончательном его виде производится после перенесения проекта в натуру.
25. Землеустроительный план проверяется начальником земотряда на основе данных полевых измерений и других землеустроительных документов.

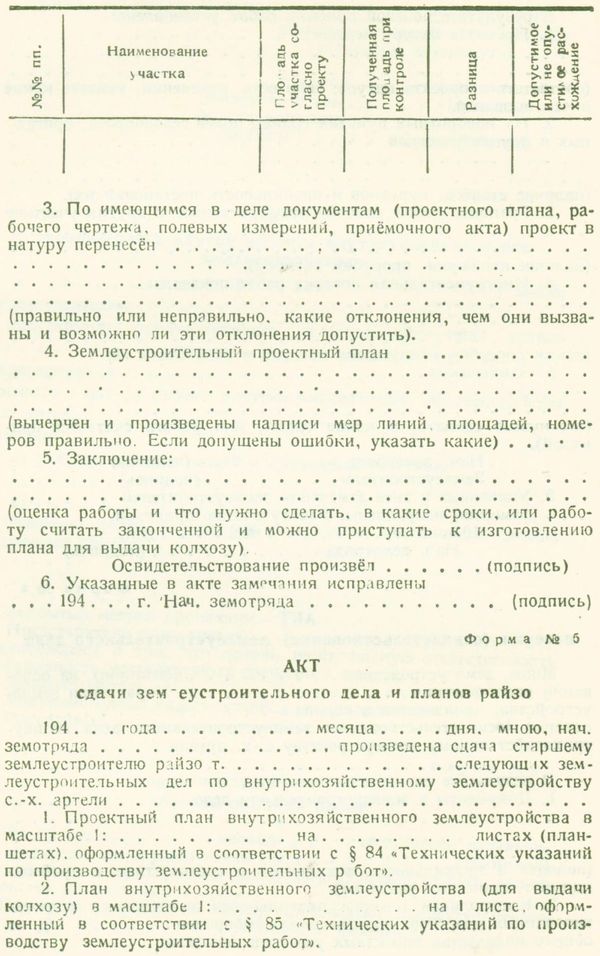

26. Законченное и принятое землеустроительное дело подлежит проверке (освидетельствованию) специалистами, выделяемыми управлениями землеустройства край (обл)зо, наркомземов республик.
27. Землеустроительное производство с проектным планом и копией с него сдаётся по акту старшему землеустроителю райзо.
28. Изготовление копий плана производится фотографическим, полиграфическим или ручным способами.
Допускаемая ошибка в изображении границ ситуации на копии плана не должна превышать 0,3 миллиметра по сравнению с оригиналом.
29. Землепользователям выдаётся копия землеустроительного плана на полотняной кальке или на плотной бумаге, подклеенной на полотно или фанеру, и пояснительная записка к нему.
Часть вторая
ЗАКРЕПЛЕНИЕ ЗЕМЕЛЬ ЗА КОЛХОЗАМИ
30. Закрепление земель за колхозами в бесплатное и бессрочное (вечное) пользование производится в соответствии с инструкцией по выдаче государственных актов.
31. Уравновешивание полигонов при работах по выдаче государственных актов производится способом узловой точки при наличии опорной сети или способом проф. Попова.
Абсолютная невязка и длина теодолитного хода устанавливается в соответствии с инструкцией по горизонтальным съёмкам.
Часть третья
ЗЕМЛЕУСТРОИТЕЛЬНЫЕ РАБОТЫ ПО ОТВОДУ ЗЕМЕЛЬ
32. Перенесение землеустроительных проектов при отводах земель для государственных предприятий, учреждений и других землепользователей производится теодолитом с закреплением поворотных пунктов межевыми столбами следующего образца:
Длина межевого столба 1,5 метра и диаметр 20 сантиметров.
Под столбом закладывают кирпич или другие материалы (камень, битое стекло, уголь).
Нижняя половина столба, зарываемая в землю, обжигается или осмаливается. На нижнем конце столба делается выемка, в которую вкладывается и закрепляется поперечный брусок.
Столбы окапываются курганами диаметром в 1,5 — 2 метра.
33. Отклонение проектных линий от линий, нанесённых на плане после перенесения их в натуру, допускается в пределах 0,3 миллиметра.
34. Законченное дело по отводу земель должно содержать:
1) материалы по землеустроительной подготовке;
2) графическое изображение проекта с указанием:
а) мер линий и румбов,
б) картуш плана с указанием даты утверждения проекта,
в) экспликации земель,
г) описания смежеств,
д) масштаба плана,
е) подписи авторов проекта и лица, проверявшего работу;
3) копию решения об утверждении проекта;
4) акт перенесения проекта в натуру;
5) акт приёмки работ в натуре;
6) акт проверки (освидетельствования) дела;
7) технические документы (абрисы, журнал измерений и т. п.);
8) пояснительную записку к проекту.
Часть четвёртая
1. ВНУТРИХОЗЯЙСТВЕННОЕ ЗЕМЛЕУСТРОЙСТВО КОЛХОЗОВ
35. В целях наиболее правильного размещения межколхозной дорожной сети, мелиоративной сети и т. п. внутрихозяйственное землеустройство рекомендуется 88
проводить, как правило, одновременно на территории колхозов, в границах деятельности не менее одной МТС.
36. Внутрихозяйственному землеустройству должны предшествовать подготовительные работы (съёмки и необходимые обследования).
37. Составление землеустроительного проекта является частью работ по введению севооборотов и производится одновременно с обоснованием проекта введения севооборотов. Составление проектов на планах-оригиналах съёмок не допускается.
38. При составлении землеустроительного проекта на планах горизонтальных съёмок на севооборотных массивах обязательно указываются уклоны местности свыше полутора-двух градусов.
Направление уклонов (от начала до конца) показывается на чертеже стрелками, а углы наклона подписываются в градусах. Точность взятия уклонов местности должна быть в пределах одного градуса. Нанесение на чертёж направлений уклонов производится во время осмотра землеустраиваемой местности.
39. При внутрихозяйственном землеустройстве границы приусадебных земель колхозов и участки неколхозного пользования, расположенные вне усадебных земель, заснимаются как контуры ситуации и наносятся на план.
Примечания: 1. Общественные земли колхоза, расположенные среди приусадебных участков, не заснимаются, как уже выявленные и остолбленные при обмерах приусадебных участков.
2. Инструментальное отграничение, с постановкой межевых столбов, границ участков неколхозного пользования производится за счёт средств заинтересованных землепользователей и лишь в том случае, когда это вызывается необходимостью для землеустроительного проекта.
40. К землеустроительному проекту по введению севооборотов прилагается пояснительная записка, в которой указывается:
а) обоснование размещения с.-х. угодий и севооборотных массивов;
б) обоснование размещения полей • севооборотов и бригадных участков;
в) обоснование организации территории пастбищ (гуртовые, отарные участки и т. п.);
г) обоснование размещения полезащитных лесных полос, мелиоративной сети, дорожной сети и пр.
Примечание. Пояснительная записка по агрообоснованию, агролесомелиорации, ирригации пишется соответствующими специалистами, участвовавшими в составлении проекта.
41. Землеустроительный проект представляется на утверждение райисполкому совместно с обоснованием проекта введения севооборота.
2. ПРОЕКТИРОВАНИЕ ПОЛЕЙ СОВООБОРОТА И БРИГАДНЫХ УЧАСТКОВ
42. При проектировании полей севооборота по возможности должны быть использованы имеющиеся в натуре границы полей.
43. Площадь проектируемых пахотных земель полей севооборота и участки одной и той же бригады во всех полях, как правило, должны быть равновелики. Отклонения в площадях отдельных полей, участков бригады в полях от среднего размера их могут допускаться, как правило, не свыше 5%.
Примечание. В районах орошаемого земледелия, во избежание дробления поливных карт, может быть допущено отклонение полей до 10% от среднего размера.
44. Поля и бригадные участки, как правило, проектируются в виде прямоугольных или близких к ним фигур с параллельными длинными сторонами, с учётом качества почвы.
45. В целях борьбы с эрозией почв и более производительного использования сложных сельскохозяйственных машин поля и бригадные участки длинными сторонами размещаются поперёк склона, т. е. вдоль горизонталей.
46. Границы полей и бригадных участков должны по возможности совмещаться с границами контуров (балки, овраги, реки, оросительная и осушительная сеть и т. п.).
47. Участки, закреплённые за каждой бригадой, как правило, должны располагаться в полях севооборота смежно друг с другом с учётом местоположения бригадного стана.
При размещении бригадных участков необходимо учитывать сочетание работ колхозных полеводческих и тракторных бригад МТС.
48. Вновь осваиваемые земли включаются в севообороты, как правило, целыми полями севооборота или равными частями прирезаются к каждому полю севооборота.
49. В отдельных случаях, когда вновь осваиваемые земли значительны по своим размерам и резко отличны по почвенным разностям от старопахотных земель, на них могут вводиться самостоятельные севообороты.
50. Полевые дороги проектируются по тем границам полей и бригадных участков, по которым наиболее целесообразно производить обслуживание работающих агрегатов и перевозку грузов.
51. При проектировании полей севооборота и бригадных участков учитывается размещение полезащитных лесных полос.
3. ПРОЕКТИРОВАНИЕ ПОЛЕЙ КОРМОВЫХ СЕВООБОРОТОВ И ОРГАНИЗАЦИЯ ТЕРРИТОРИИ ПАСТБИЩ И СЕНОКОСОВ
52. Форма и расположение полей кормовых севооборотов должны обеспечить:
а) удобство пастьбы скота;
б) проведение механизированных работ в полях севооборота;
в) нормальную связь с усадьбами, фермами, пастбищами, водоисточниками;
г) поля кормовых севооборотов, как правило, должны примыкать к естественным пастбищам и иметь удобный выход к ним.
Лучшие и ближайшие пастбища отводятся для высокопродуктивных групп животных и молодняка.
53. В том случае, когда естественные пастбища разбиваются на гуртовые и отарные участки, проектирование их производится с учётом санитарно-профилактических и зоотехнических требований, качества пастбищ, рельефа местности, водоисточников и т. п.
54. Площадь гуртовых и отарных участков определяется, исходя из запаса зелёной массы и Потребности в ней.
55. Границы гуртовых и отарных участков по возможности совмещаются с границами естественных и искусственных контуров.
56. При проектировании необходимо исходить из того, I чтобы каждый гуртовой и отарный участок был обеспечен водой хорошего качества для водопоя скота и удобным доступом к водопою.
57. На пастбищах проектируется сеть скотопрогонов, обеспечивающих связь выпасных участков между собой, а также со стойбищами, фермами, водоисточниками и пр.
Скотопрогоны не должны совмещаться с магистральными дорогами, не должны размещаться возле скотомогильников, а также по крутым склонам, балкам и оврагам.
58. Проектирование гуртовых, отарных участков и загонов очередного стравливания может производиться простейшими техническими способами, однако, с тем, чтобы сумма всех участков была увязана с общей площадью выпасных земель, вычисленных планиметром.
59. Разбивка гуртовых, отарных участков и загонов очередного стравливания производится в зависимости от размера выпасных угодий и хозяйственной целесообразности.
60. Количество и размер участков очередного стравливания определяется в зависимости от продолжительности выпасного периода, возобновления травостоя, времени пастьбы на одном загоне, нормального разворота стада и лучшего использования травостоя.
61. Проектирование участков очередного стравливания производится таким образом, чтобы их границы совмещались, как правило, с границами естественных или искусственных, ярко выраженных контуров (дорог, балок, оврагов и т. д.) с тем, чтобы легко могли быть поняты и опознаны в натуре.
62. Сенокосные угодья разбиваются на бригадные участки, размеры и площадь которых определяются с учётом правильной организации труда и производительного использования машин и орудий.
63. Сенокосные бригадные участки должны быть обеспечены подъездом к ним от основной дорожной сети.
64. Границы бригадных сенокосных участков по возможности должны размещаться по границам естественных контуров.
4. ПЕРЕНЕСЕНИЕ ПРОЕКТА ВНУТРИХОЗЯЙСТВЕННОГО ЗЕМЛЕУСТРОЙСТВА В НАТУРУ
65. При перенесении проекта внутрихозяйственного землеустройства в натуру должны соблюдаться следующие технические требования:
|
Масштаб съёмки |
Предельная линейная ошибка (в метрах) |
|
|
для полей севооборота и бригадных участков |
для гуртовых и отарных участков |
|
|
1: 5000 |
2,5 |
5,0 |
|
1:10 000 |
5,0 |
10,0 |
|
1:15 000 |
7,5 |
15,0 |
|
1:20 000 |
10,0 |
20,0 |
|
1:25 000 |
12,5 |
25,0 |
|
1:50000 |
25,0 |
50,0 |
Сравнения производятся из полевых промеров в натуре с данными проекта.
66. Перенесение проекта производится одной лентой или теодолитом, мензулой или комбинированным способом.
67. Перенесение проекта в натуру лентой производится в случаях:
а) когда прямая проектная линия опирается на линии ранее проложенных теодолитных ходов и между концами этой линии легко установить взаимную видимость или рельеф местности позволяет производить вешение линии между концами проектных линий без угломерного инструмента;
б) когда на местности имеется достаточное количество точек опоры и контуров ситуации, положение которых как в натуре, так и на плане отображено достаточно чётко.
Такими точками являются поворотные пункты границ землепользования, теодолитных ходов, пункты всех видов опоры, углы поворотов границ усадеб, изгородей,
канав, если они имеют углы не менее 40° и не более 140°;
в) в отдельных случаях допускается перенесение проектных точек по перпендикулярам, восстановленным к линии теодолитных ходов при помощи эккера.
Перпендикуляры длиннее 100 метров при масштабе 1 : 10 000 и длиннее 200 метров при масштабе 1 : 25 000 не допускаются.
68. Перенесение проекта в натуру мензулой производится на планшетах съёмки в тех случаях, если применение только одной ленты затрудняется из-за отсутствия условий, указанных в пункте 67 настоящих технических указаний.
69. Для перенесения в натуру проектных точек мензула устанавливается в зоне их расположения и положение точки стояния инструмента определяется любым способом, применяющимся при мензульной съёмке.
70. Если топографические условия местности не позволяют проверить положение точек стояния инструмента по опорным пунктам, то перенесение границ в натуру производится путём прокладки мензульных инструментальных ходов с определением расстояния по двусторонней рейке или при помощи ленты.
71. Расстояние от точки стояния инструмента до проектной точки, определяемой дальномером, не должно превышать 250 метров при масштабе 1 : 10 000, 350 метров — при масштабе 1 : 25 000 и 500 метров — при масштабе 1 : 50 000. Предельная невязка прокладки мензульного хода не должна превышать 1/300 периметра хода.
72. Перенесение проекта в натуру теодолитом и лентой допускается:
а) когда проектная линия ломаная и прокладывается в закрытой местности;
б) когда местность холмистая и затрудняет вешение линии на большие расстояния без угломерного инструмента.
73. Теодолитные хода при перенесении проекта в натуру должны опираться на пункты, имеющие аналитические координаты — пункты внешних границ, диагональных ходов и съёмочных ходов, сети триангуляции и полигонометрии.
74. Если проектирование производится механическим или графическим способом, а проект в натуру переносится теодолитом и лентой, то углы поворотов и меры линий проектных границ вычисляются по графическим координатам, взятым с плана. Для начальной и конечной точек проектных границ берутся аналитические значения координат.
75. Висячие теодолитные хода при перенесении проекта в натуру допускаются только одной линией протяжением не длиннее: для масштаба 1: 10 000—800 метров, для масштаба 1 : 25 000—1 200 метров, при этом измеряются оба примычных угла, длина линий проверяется повторным измерением лентой.
76. Если длина проектного хода не превышает 0,8 километра при масштабе 1: 10 000 и 2,0 километра при масштабе 1 : 25 000, то углы и меры линий могут быть определены на плане при помощи транспортира и циркуля.
77. Если угловые и линейные величины проектных ходов вычислены в процессе аналитического проектирования или получены вычислением их по координатам, то угловая невязка в проектных ходах не должна превышать 2']/ц.
Длина теодолитного хода и абсолютная невязка устанавливается в соответствии с инструкцией по горизонтальной съёмке.
78. Если проект перенесён в натуру в пределах технических требований, указанных в п. 65, то обработка геодезических данных по перенесению проекта и внесение поправок в экспликацию и в другие таблицы обоснования севооборота не производится.
79. Если угловые и линейные величины проектных ходов получены с плана при помощи транспортира и циркуля, то линейная невязка не должна превышать 1/200 от периметра проектного хода.
80. На поворотных пунктах полей севооборотов, бригадных участков ставятся столбы диаметром не менее 10 сантиметров и длиной не короче 1 метра. На нижней половине столба, зарываемой в землю, делается выемка, в которую вкладывается поперечный брусок. Столбы обрываются курганами диаметром 1,5—2 метра. На столбах краской пишется номер поля.
Примечания: а) в отдельных случаях с разрешения наркомзема республики может быть допущена замена столбов другим видом знака;
б) в районах орошаемого земледелия (когда границами полей севооборотов, бригадных участков является оросительная сеть) постановка столбов и пропашка границ не делаются;
в) в районах мелкой контурности угодий, где поля составляются из отдельных контуров, допускается или постановка на каждом пахотном участке одного столба с указанием на нём номера поля или постановка по одному столбу только на крайних пахотных участках, замыкающих одно поле.
Пропашка границ и прорубка визирок в этом случае не делаются.
81. Границы гуртовых, отарных участков и участков очередного стравливания и сенокосных участков закрепляются курганами или столбами размером, указанным в п. 80.
Поворотные пункты границ этих участков, совпадающие с ярко выраженными опознавательными знаками (пересечение дорог, канав и т. п.) курганами или столбами не закрепляются.
82. Если границы спроектированных участков совпадают с ясно выраженными естественными контурами угодий (овраг, река, канава и т. п.), то столбы ставятся только на концах проектных линий в стыке с указанными контурами угодий.
83. Если по времени года и состоянию хлебостоя пропашка невозможна, то она откладывается до момента уборки хлеба и производится колхозом под руководством старшего землеустроителя райзо.
В закрытых местах допускается прорубка визирки шириной не более 2 метров.
Границы гуртовых, отарных участков и участков очередного стравливания не пропахиваются.
84. Вычерчивание запроектированных участков на проектном плане, сдаваемом в райзо, производится в соответствии с условными знаками, изданными Главным управлением землеустройства НКЗ СССР в 1939 г., без окраски плана.
На плане указываются промеры тех граничных линий участков, которые были измерены в натуре при перенесении проекта.
85. План внутрихозяйственного землеустройства, который выдаётся колхозу, составляется на плотной бумаге или на полотняной кальке, с окраской угодий в соответствии с условными знаками. Условные топографические знаки показываются на плане только на трансформированных участках. Меры линий границ участков на плане показываются те, которые измерены были в натуре при перенесении проекта.
86. Колхозу выдаются не позднее месячного срока после перенесения проекта в натуру следующие документы: чертёж размещения полей, обоснование севооборотов, план перехода к ним, протокол об утверждении севооборотов и не позднее февраля следующего года окончательный землеустроительный план.
87. МТС после проведения землеустройства обслуживаемых ею колхозов выдаётся сборная карта на кальке или плотной бумаге в масштабе, устанавливаемом управлениями землеустройства край(обл)зо, наркомземами республик, и сводная хозяйственная экспликация по колхозам.
88. Старший землеустроитель райзо ведёт реестр выдаваемых колхозу документов о введении севооборотов.
5. ДОКУМЕНТАЦИЯ ДЕЛА ПО ВНУТРИХОЗЯЙСТВЕННОМУ ЗЕМЛЕУСТРОЙСТВУ
89. В результате окончания работ по внутрихозяйственному землеустройству в деле должны быть следующие основные документы:
а) акт осмотра местности и чертежи обследования территории с нанесением размещения культур предшественников, осваиваемых земель и контуров, изменённой ситуации и, в случае необходимости, чертёж с нанесением уклонов местности или журнал крок;
б) агрообоснования и пояснительная записка;
в) заключение райзо по проекту;
г) копия протокола общего собрания колхоза по рассмотрению и утверждению проекта;
д) копия решения райисполкома;
е) акт перенесения проекта в натуру;
ж) акт приёмки полевых работ;
з) проектный план и другие технические материалы (чертёж с геодезическими данными для перенесения проекта, геодезический журнал, абрис, необходимые обследовательские материалы);
и) акт освидетельствования дела;
к) акт сдачи дел райзо.
Часть пятая
1. ВЫБОР И УСТРОЙСТВО УСАДЕБНОЙ ТЕРРИТОРИИ КОЛХОЗОВ
90. Земельный участок, который предназначается для размещения на нём жилых, производственных, хозяйственных и др. построек колхоза, должен удовлетворять следующим основным требованиям:
а) удобно размещаться в отношении основных земельных угодий колхоза и путей сообщения;
б) находиться в сухой и здоровой местности;
в) иметь в достаточном количестве воду, пригодную для питья, культурно-бытовых, производственно-хозяйственных и противопожарных нужд;
г) глубина залегания грунтовых вод должна позволять в необходимых случаях устройство подземных хранилищ (погребов, подвалов и др.).
91. Если выбранный земельный участок не отвечает в какой-либо степени требованиям, изложенным в предыдущем пункте, и других, лучших участков, выбрать по местным условиям не представляется возможным, необходимо совместно с колхозом наметить реальные и экономически доступные мероприятия (санитарные, технические и др.), которые позволили бы устранить выявленные при обследовании недостатки данного участка.
92. Устройство усадебной территории колхоза проводится с соблюдением организационно-производственных, санитарных, зооветеринарных и противопожарных правил и заключается в наиболее рациональном размещении на ней (территории):
а) участков для жилищного, культурно-бытового и производственно-хозяйственного строительства;
б) улиц и проездов с указанием линий их застройки;
в) приусадебных участков;
г) построек, сооружений по благоустройству и насаждений.
93. Производственно-хозяйственная часть колхозного 98
селения (транспортный двор, фермы, хранилища и пр.) должна иметь удобную связь со всей территорией колхоза, находиться, как правило, с подветренной стороны по отношению к жилой части селения и занимать по условиям рельефа такое |место, чтобы сток загрязнённых поверхностных вод не мог создавать антисанитарных условий ни для данного селения, ни для ближайших населённых пунктов.
94. Участки для культурно-бытового строительства должны размещаться в составе жилой части селения с учётом санитарно-гигиенических и других требований, определяемых назначением каждого объекта строительства и наибольшими удобствами обслуживания населения.
95. Проектируемые улицы и проезды должны располагаться по возможности прямолинейно с учётом рельефа, существующих дорог и других особенностей территории, обеспечивая правильную ориентировку зданий по странам света, и не совпадать с направлением господствующих ветров.
96. Ширина улиц должна быть такой, чтобы было обеспечено удобное (пешеходное и транспортное) движение по ним, нормальный противопожарный разрыв между постройками по обеим сторонам улицы и нормальный поперечный профиль её.
97. Проектирование приусадебных участков колхозных дворов производится с соблюдением размеров приусадебных земель, определяемых Уставом сельскохозяйственной артели и постановлением ЦК ВКП(б) и Совнаркома СССР от 27 мая 1939 года «О мерах охраны общественных земель колхозов от расхищения».
98. При проектировании озеленения колхозного селения обязательно учитывать посадку плодовых насаждений на приусадебных участках, а также и в других местах усадебной территории, где это по местным условиям окажется возможным.
99. Ветеринарные постройки (изолятор, карантин и др.) размещаются на обособленных участках в отношении животноводческих, жилых и культурно-бытовых построек, в стороне от скотопрогонов и дорог общего пользования с соблюдением установленных зооветеринарных и санитарных разрывов.
100. Участок под кладбище должен располагаться в сухом, возвышенном и хорошо проветриваемом месте, как правило, не ближе 1 километра от усадебной территории и водоёмов.
101. Участок под скотомогильник должен располагаться в сухом, возвышенном и хорошо проветриваемом месте, с подветренной стороны по отношению к усадебной территории, как правило, не ближе 1 километра от последней, а также от животноводческих построек, пастбищ, скотопрогонов, транзитных дорог и водоёмов.
102. Проект отвода земельного участка под колхозное селение, а также проект устройства усадебной территории предъявляется правомочному общему колхозному собранию, с последующим утверждением в установленном порядке.
2. ПЕРЕНЕСЕНИЕ ПРОЕКТА В НАТУРУ
103. Перенесение в натуру проекта устройства усадебной территории производится теодолитом и лентой. Внешние границы усадебных земель колхоза заснимаются инструментально и накладываются на план по координатам.
104. Точность перенесения проекта в натуру должна быть не ниже 0,3 миллиметра на плане. Относительная невязка полигона и теодолитных ходов допускается 1 : 1 500, угловая невязка 2'n
.
105. Внешние границы усадебных земель, кварталы, участки других организаций закрепляются столбами длиной не короче 1 метра и не менее 10 сантиметров в диаметре. Столбы по внешней границе усадебных земель колхоза обрываются курганами диаметром 1,5 метра. Границы приусадебных участков внутри квартала закрепляются кольями с прикопкой.
3. ИЗГОТОВЛЕНИЕ ДОКУМЕНТОВ ПО ВЫБОРУ И УСТРОЙСТВУ УСАДЕБНОЙ ТЕРРИТОРИИ
106. Проект устройства усадебной территории составляется на подлинном плановом материале в масштабе 1 : 2 000 или 1 : 5 000.
На плане изображаются:
а) проект устройства территории с указанием линейных величин по внешним границам, по границам кварталов, участков других организаций и приусадебных участков;
б) картуш;
в) экспликация земель по участкам и угодьям;
г) описание существующих и проектируемых построек и сооружений;
д) условные знаки;
е) масштаб плана.
107. Вычерчивание плана производится в соответствии с техническими указаниями, разрабатываемыми край(обл)зо или наркомземами республик.
108. После утверждения проекта в установленном порядке колхозу выдаётся копия проекта устройства усадебной территории, изгртовленная на плотной бумаге или полотняной кальке, и копия рабочего чертежа.
109. В процессе работ по выбору и устройству усадебной территории ведётся делопроизводство, в котором должны быть следующие документы:
а) протокол общего собрания колхоза о выборе усадебной территории;
б) копия решения соответствующего органа об утверждении выбора места;
в) копия плана (или чертежа) землепользования колхоза с указанием выбранной территории;
г) проектное задание;
д) подлинный проект устройства усадебной территории;
е) краткая пояснительная записка к проекту;
ж) протокол предъявления проекта устройства усадебной территории общему собранию колхоза;
з) копия решения по утверждению проекта;
и) акт контроля и приёмки работ по выбору и устройству усадебной территории;
к) технические документы по съёмке усадебной территории, а также по перенесению в натуру проекта устройства этой территории;
л) акт о проверке (освидетельствования) дела.
110. Законченные, проверенные в натуре, принятые и освидетельствованные дела по выбору и устройству усадебной территории колхозных селений сдаются старшему землеустроителю райзо для хранения.
★ ★ ★
ПРИЛОЖЕНИЯ И СПРАВОЧНЫЙ МАТЕРИАЛ
(К «Техническим указаниям по производству землеустроительных работ»)
САНИТАРНЫЕ И ВЕТЕРИНАРНЫЕ РАЗРЫВЫ
(Согласованы с Главным ветеринарным управлением Наркомзема Союза ССР и Государственной санитарной инспекцией Наркомздрава Союза ССР)

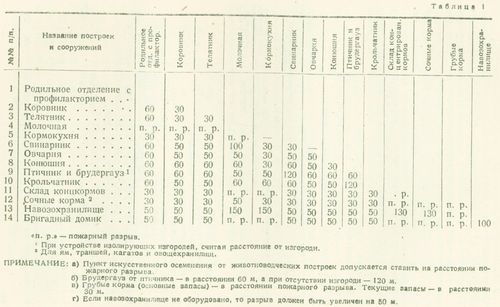

1. Животноводческие колхозные фермы, в зависимости от специализации их, количества скота и местных условий, должны располагаться от построечных мест ближайших жилых кварталов на расстоянии 200— 300 ад, от скотопрогонных,трактов районного значения — на расстоянии 200—300 м, от скотопрогонных трактов союзного значения — на расстоянии 1 км, от дорог районного, областного и республиканского значения — на расстоянии не менее 100 м.
Фермы одна от другой должны располагаться на расстоянии 300—500 м.
2. Птицефермы должны располагаться на расстоянии 200—500 м от построечных мест ближайших жилых кварталов, от животноводческих построек, а также от других птицеферм.
3. Конюшни для рабочих лошадей и отдельно стоящие небольшие постройки для общественного продуктивного скота и птиц могут располагаться на расстоянии не менее 100 м от построечных мест ближайших жилых кварталов.
В исключительных случаях с разрешения местных органов ветсаннадзора допускается сокращение этого расстояния до 50 м, но при условии устройства защитной зоны из древесных насаждений и изолирующих изгородей.^
4. При размещении животноводческих и птицеводческих построек на территории, отведённой под строительство специализированных или смешанных животноводческих колхозных ферм, разрывы между отдельными постройками фермы устанавливаются в соответствии с приведённой выше табл. № 1, с соблюдением условий, гарантирующих животных и птиц от взаимного заражения (отдельные помещения, отдельные выгульные площадки, изоляционные изгороди и пр.).

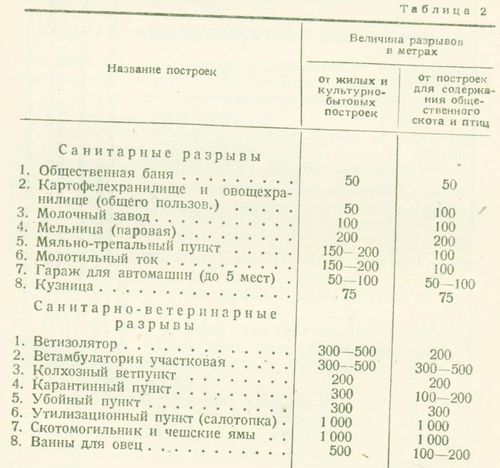

5. Нормативы разрывов для размещения других построек и сооружений при выборе и устройстве усадебной территории колхозов следующие:
Примечания: 1. Республиканские, краевые и областные ветуправления совместно с госсанинспекцией могут уточнять приведённые выше санитарно-ветеринарные разрывы в зависимости от местных условий и особенностей республики, края и области.
2. При наличии в черте колхозного селения существующих животноводческих построек и сооружений, расположенных без соблюдения соответствующих санитарных и ветеринарных разрывов между ними, должны быть разработаны при участии госсанинспекции, ветврача и зоотехника необходимые и экономически доступные для данного колхоза мероприятия по санитарной и ветеринарной профилактике и лишь в крайнем случае может быть поставлен вопрос о переносе той или иной постройки или сооружения.
ПРОТИВОПОЖАРНЫЕ РАЗРЫВЫ
(Согласовано с ГУ ПО НКВД)
1. При определении необходимого разрыва между группами строений и отдельными- строениями надлежит учитывать:
а) назначение строений;
б) степень огнестойкости их стен и кровель;
в) возможность проезда пожарных команд и организации работ по пожаротушению.
2. По назначению сельскохозяйственные постройки распределяются по'следующим пяти группам:
1 — животноводческие постройки;
2 — закрытые склады семян, зерна, овощей; и других сельскохозяйственных продуктов (кроме элеваторов) ;
3 — производственные здания 'МТС, постройки для хранения сельскохозяйственного инвентаря и транспорта (кроме автотракторных гаражей);
4 — ремонтно-хозяйственные постройки: слесарные, столярные, шорно-седельные мастерские, кузницы, силовые станции, насосные станции;
5 — жилые здания и службы при них.
Между вышеперечисленными отдельными группами сельскохозяйственных построек устанавливаются противопожарные разрывы не менее 50 м.
3. Здания сельскохозяйственного назначения по степени пожароопасности подразделяются в зависимости от материалов стен и кровли на следующие категории:
1 категория — здания, имеющие огнестойкие стены и огнестойкие или полуогнестойкие кровли;
2 категория — здания, имеющие полуогнестойкие стены и огнестойкие или полуогнестойкие кровли;
3 категория — здания, . имеющие полусгораемые стены и огнестойкие, полуогнестойкие или полусгораемые кровли;
4 категория — здания, имеющие сгораемые стены и полусгораемые и сгораемые кровли. К этой же категории приравниваются здания, имеющие сгораемые кровли вне зависимости от материалов стен.
Пр имечание. Здания, имеющие огнестойкие или полуогнестойкие стены и полусгораемые кровли, соответственно приравниваются ко 2-й и 3-й категориям.
4. Противопожарные разрывы между зданиями сельскохозяйственного назначения устанавливаются (не менее):
|
Категории зданий |
Разрывы в метрах до противостоящих |
||
|
I и II категории |
III категория |
IV категория |
|
|
1 и 11 категории................................... |
20 |
25 |
30 |
|
III категория.......................................... |
25 |
25 |
30 |
|
IV категория.......................................... |
30 |
30 |
30 |
Примечание. Закрытые склады основных запасов фуража (сено, солома и т. п.) и небольшие (до 10 тонн) хранилища горючих жидкостей во всех случаях не должны устраиваться ближе 50 м от всякого рода построек, а производственные, действующие открытым огнём (кузницы, сушилки и т. п.) — ближе 30 м.
Б. Для зданий 5 группы (жилые)
|
Категории зданий |
Разрывы в метрах до противостоящих |
||
|
I и II категории |
III категория |
IV категория |
|
|
1 и II категории..................................... |
9 |
12 |
15 |
|
III категория.......................................... |
12 |
12 |
15 |
|
IV категория.......................................... |
15 |
15 |
15 |
5. Для всех прочих зданий и сооружений, как-то: автотракторных гаражей, машинно-тракторных мастерских, складов горючих жидкостей (свыше 10 тонн), общественных сооружений, коммунальных, учебных и лечебных зданий и других, сооружаемых согласно соответствующим нормам строительного проектирования, противопожарные разрывы устанавливаются в соответствии с этими нормами.

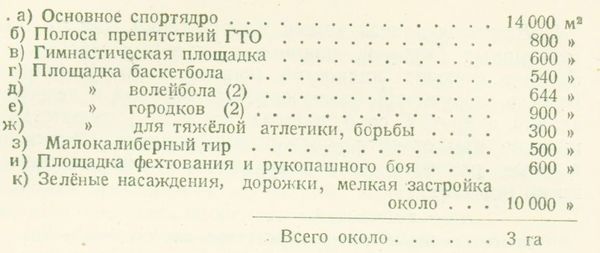

Примечания:
1. Полоса препятствий ГТО организуется на беговой дорожке.
2. Зелёные насаждения предполагаются в окружении площадки.
3. Обслуживающие помещения находятся вне спортплощадки.
УКАЗАНИЯ ПО ПЛАНИРОВКЕ И ЗАСТРОЙКЕ УСАДЕБНЫХ УЧАСТКОВ МТС
(Утверждены Наркомземом Союза ССР 2 января 1940 г.)
I. ОБЩИЕ ПОЛОЖЕНИЯ
1. Строительство МТС производится на участке, отведённом в установленном порядке, в соответствии с утверждённым проектом планировки усадьбы МТС.
2. Планировочные работы проводятся в случаях:
а) пересоставления проектов планировки, в связи с пересмотром земельных усадебных участков МТС, согласно постановлению СНК СССР № 1592 от 28 сентября 1939 г.;
б) отсутствия проектов планировки усадеб МТС;
в) организации новых МТС.
3. Организация и выполнение планировочных работ осуществляется обл(край)зо или наркомземами республик.
4. Ответственность за осуществление строительства в соответствии с утверждённым проектом планировки возлагается на директора МТС.
II. ВЫБОР ЗЕМЕЛЬНЫХ УЧАСТКОВ ПОД СТРОИТЕЛЬСТВО МТС
5. При пересмотре размеров земельных участков, отведённых ранее под усадьбы МТС, руководствоваться постановлением СНК СССР № 1592 от 28 сентября 1939 г. и приказом по Народному комиссариату земле- 103
делия Союза ССР от 4 ноября 1939 г. «О пересмотре размеров земельных участков, отведённых под усадьбы МТС».
6. Для строительства новых МТС отводятся земли неколхозного пользования. Отвод производится по решению обл(край) исполкомов или СНК республик, выносимому в каждом отдельном случае по ходатайству обл(край)зо или НКЗ республик.
Отвод земель совхозов и колхозов может быть допущен лишь с согласия последних по решению СНК СССР, выносимому в каждом отдельном случае по ходатайству обл (край) исполкома или СНК республики.
7. Выбор земельного участка для строительства новых МТС производится специальной комиссией, организуемой райзо и утверждаемой районным исполнительным комитетом в составе представителя райисполкома (председатель комиссии), директора МТС, старшего агронома райзо или МТС, старшего землеустроителя райзо, районного техника-строителя, гидротехника, госсан- инопектора и представителей от соответствующих землепользователей.
8. Земельный участок для строительства МТС должен отводиться, как правило, при населённом пункте, с учётом возможности использования существующих построек и удовлетворять следующим производственным, санитарно-гигиеническим и строительным условиям: удобно располагаться в отношении обслуживаемых колхозов, в здоровой, не затопляемой местности, с низким стоянием грунтовых вод, иметь надёжный грунт для возведения построек и быть обеспеченным доброкачественной водой.
9. В результате обследования комиссии составляется акт, в котором излагается: краткая характеристика природных, санитарно-гигиенических и строительных условий, характеризующих пригодность выбранного участка для строительства МТС и обоснование размера участка.
III. ОСНОВНЫЕ ПРАВИЛА ПЛАНИРОВКИ
10. Проект планировки состоит из текстовой и графической частей.
Текстовая часть проекта состоит из проектного задания и пояснительной записки к проектному плану.
Графическая часть проекта должна состоять из проекта планировки на ватмане, составленного на геодезической основе в масштабе 1 :2 000 или 1 : 1 000, с ил- люминэвкой условными знаками объектов строительства и других элементов планировки.
11. Проектное задание к составлению проекта планировки разрабатывается проектной организацией совместно с дирекцией МТС на основе утверждённого начальником обл(край)зо или наркомом земледелия республики планового задания.
12. В проектном задании должны быть отражены:
а) расчёт и обоснование объёма производственного строительства МТС;
б) расчёт и обоснование объёма жилищного и культурно-бытового строительства для рабочих и служащих МТС, который производится с учётом фактической обеспеченности жильём, возможности использования жилья и культурно-бытовых учреждений в населённом пункте, при котором или вблизи которого размещается МТС;
в) стоимость намечаемого строительства и благоустройства МТС по укрепнённым измерителям.
13. Проект планировки усадьбы МТС должен быть увязан с планировочной структурой и застройкой населённого пункта, при котором располагается МТС.
14. Размещение производственных построек на участке производится с учётом рельефа участка и направления господствующих ветров и должно обеспечивать правильные графики движения соответственно технологическим процессам.
15. Отдельные производственные постройки целесообразно размещать следующим образом:
а) мастерскую МТС на расстоянии не менее 100 м от жилых построек, предусмотрев удобные подъездные пути к ней тракторов и других сельскохозяйственных машин (желательно в центре производственного сектора). Расстояние мастерской от всех прочих построек должно быть не менее 30—40 м;
б) сараи для тракторов, комбайнов и других сельскохозяйственных машин, по возможности по границам участка, с учётом обеспечения максимально быстрой и удобной их загрузки и разгрузки. Расстояние между долевыми сторонами сараев должно быть 30—40 м, а между их торцами в зависимости от огнестойкости строений;
в) автогараж в непосредственной близости от магистральной дороги с разрывом от ближайших построек не менее 30 м.
16. Участок для нефтебазы МТС должен располагаться на расстоянии не менее 75 м от ближайших построек, и с подветренной стороны по отношению к ним.
При размещении построек и сооружений нефтебазы надлежит руководствоваться «Правилами сооружения нефтебаз МТС и совхозов» Наркомзема СССР.
17. Жилые постройки в отношении дорог должны располагаться на расстоянии 6—10 м от их границ. Вокруг жилых домов предусматривать посадку плодово-ягодных деревьев. Расстояние между жилыми, а также жилыми и хозяйственными постройками должно быть в зависимости от огнестойкости этих строений.
18. Принятый руководством МТС проект планировки рассматривается техническим совещанием при заведующем райзо с участием представителей районной госсанинспекции и пожарной охраны.
Одобренный проект планировки усадьбы МТС рассматривается техническим совещанием при начальнике обл(кр'ай)зо или наркоме земледелия республики и утверждается начальником обл.(край)зо или наркомом земледелия республики.
19. Дирекции МТС сдаются по акту следующие текстовые и графические материалы и документы:
а) копия проекта планировки на ватмане или на
кальке;
б) копия пояснительной записки;
в) копия рабочего чертежа;
г) копия проектного задания на планировку;
д) копии документов о рассмотрении и утверждении проекта планировки.
20. Законченные производством дела по планировке усадеб МТС, с подлинными проектными материалами хранятся в обл(край)зо или наркомземе республики.
ОФОРМЛЕНИЕ ПЛАНА-ОРИГИНАЛА ВНУТРИХОЗЯЙСТВЕННОГО ЗЕМЛЕУСТРОЙСТВА, СДАВАЕМОГО РАЙЗО
(К § 84 «Технических указаний по производству землеустроительных работ»)
1. План, на котором составляется проект внутрихозяйственного землеустройства, вычерчивается в условных топографических знаках.
2. Номера, площади, границы запроектированных участков надписываются на плане, в соответствии с условными знаками, изданными Главным управлением землеустройства в 1939 г., а также в соответствии с пп. 6, 7, 8, 9 указаний по оформлению планового материала, выдаваемого колхозу.
3. Экспликация земель на плане не показывается.
4. При использовании планов прежних лет картуш плана и другое зарамочное оформление остаётся без изменения, со следующим дополнением:
а) под картушем в правой (восточной) стороне надписывается, когда утверждён и перенесён а натуру проект севооборота;
б) внизу плана в правом (восточном) углу делаются подписи председателя колхоза и специалистов, участвовавших в составлении проекта, и лица, свидетельствовавшего землеустроительное дело.
5. При проектировании на копии планов, изготовленных в международной разграфке, делается за рамкой одного планшета следующая надпись:
«По колхозу … (название), проект севооборота утверждён райисполкомом «....» (дата) и перенесён в натуру в … году».
Ниже этой надписи делается подпись председателя колхоза и специалистов, участвовавших в составлении проекта, и лица, свидетельствовавшего землеустроительное дело.
6. При изготовлении новых планов для проектирования расположение надписей на плане и их содержание примет следующий вид:
ПЛАН
внутрихозяйственного землеустройства с.-х. артели им. Ленина селения Грачёвки, Кошкинского района, Куйбышевской области
|
План составлен по материалам горизонтальной съёмки 1939 г. |
Проект севооборота утверждён райисполкомом 20/V 1940 г. и перенесён в натуру 10/VI 1940 г. |
Размещение плана
Масштаб: в 1 см 250 м
|
Описание границ смежных земель от А до Б от Б до В от В до Г и т. д.
|
План вычертил (должн., подпись) План сверил (подпись) Нач. земотряда (подпись) Председатель с.-х. артели .... (подпись) Агроном (подпись) Землеустроитель (подпись) Свидетельствовал землеустроительное дело (подпись) |
7. Масштаб на плане указывается численный.
8. Изготовление новых планов для проектирования, как правило, должно производиться фотографическим или полиграфическим способами. При изготовлении ручным способом окружная граница наносится по координатам, ситуация копируется через восковку в рамках координатной сетки.
ОФОРМЛЕНИЕ ПЛАНА ВНУТРИХОЗЯЙСТВЕННОГО ЗЕМЛЕУСТРОЙСТВА, ВЫДАВАЕМОГО КОЛХОЗУ
(К § 85 «Технических указаний по производству землеустроительных работ»)
1. Картуш плана, описание смежных земель и другие надписи производятся кирпичным, курсивным шрифтами или рондо.
Все надписи на плане пишутся каким-либо одним из указанных шрифтов.
Надписи на плане, как правило, необходимо отпечатать типографским способом.
2. Окружные границы, ситуация, границы полей севооборота, бригадные, гуртовые участки и другие элементы проекта с плана-оригинала копируются.
3. По границам запроектированных участков надписываются на плане меры линий, измеренные в натуре в соответствии с § 85 «Технических указаний по производству землеустроительных работ». По окружной границе землепользования надписываются также только меры линий. Другие геодезические данные (румбы, углы, азимуты) на плане не пишутся.
4. Надписи на плане площадей и номеров полей севооборота, бригадных, гуртовых участков, а также окраска угодий в красках и оттенка цветной тушью границ запроектированных участков производится в соответствии с условными знаками, изданными Главным управлением землеустройства Наркомзема СССР в 1939 г. и § 85 «Технических указаний по производству землеустроительных работ».
Номер и площадь запроектированного участка надписывается на плане тушью одним цветом.
5. Площади запроектированных участков указываются на плане в соответствии с данными проекта на год освоения севооборота.
6. Если поля севооборота состоят из отдельных участков пашни, то на каждом участке пишется цветной тушью площадь и номер поля (см. п. 4).
Примечание. Если отдельные участки пашни, составляющие поле севооборота, компактно расположены в поле, допускается производить надпись поля и его площади в середине расположения данных участков.
В этом случае, условно на плане, показывается пунктиром красной тушью граница поля. Площадь каждого пахотного участка, составляющего поле, пишется чёрной тушью.
7. Площади контуров, трансформируемых в пашню, на плане показываются чёрной тушью.
8. На сенокосных бригадных участках пишется номер бригады и общая площадь сенокосных земель, закреплённых за бригадой. Если бригадный сенокосный участок состоит из отдельных контуров, то пунктиром цветной тушью показывается условно граница сенокосных земель, закреплённых за бригадой, а в середине расположения данных контуров надписывается номер бригады и площадь сенокосных земель. В этом случае 114
площадь каждого сенокосного контура на плане пишется чёрной тушью.
9. На гуртовых, отарных участках пишется номер гурта, отары и общая площадь пастбищных земель, закреплённых за гуртом, отарой.
10. Ориентировка плана показывается стрелкой. Координатная сетка не вычерчивается.
11. Расположение надписей на плане и их содержание примет следующий вид:
ПЛАН
внутрихозяйственного землеустройства с.-х. артели им. Ленина селения Грачёвки, Кошкинского района. Куйбышевской области
|
План составлен по материалам горизонтальной съёмки 1939 г. |
Проект севооборота утверждён райисполкомом 20/V 1940 г. и перенесён в натуру 10/VI 1940 г. |
12. Состав земельных угодий даётся на плане по результатам составленного проекта по следующей форме:
А. Всего общественных земель
1. Всего земель, включённых в полевые неорошаемые севообороты
в т. ч.:
мягкой пашни
перелогов, залежей
целины (вновь осваиваемых земель)
2. Всего земель, включённых в орошаемые севообороты
в т. ч.:
мягкой пашни
перелогов, залежей
целины (вновь осваиваемых земель)
3. Всего земель, включённых в прифермские севообороты
в т. ч.:
мягкой пашни
перелогов, залежей
целины (вновь осваиваемых земель)
4. Всего земель, включённых в лугопастбищные севообороты
в т. ч.:
мягкой пашни
перелогов, залежей
выгона
сенокоса
целины (вновь осваиваемых земель)
5. Пахотных земель вне севооборота, намеченных проектом под пашню
6. Сенокосов всего
в т. ч.
заливных
суходольных
заболоченных
7. Пастбищ всего
в т. ч.:
8. Огородов всего
в т. ч.: внеусадебных
9. Садовой всего
в т. ч.: внеусадебной
10. Под виноградниками
11. Под общественными постройками и дворами
12. Кустарники
13. Леса
14. Вырубки и гари
15. Полезащитные и приовражные лесные полосы
16. Болото — всего
в т. ч.: торфоразрабатываемые
17. Под дорогами и прогонами, улицами и площадями
18. Под водой всего
в т. ч.: реки и ручьи
озёра и водоёмы
пруды и колодцы
канавы и др
19. Овраги и балки
20. Пески
21. Каменистые места
22. Солончаки
Б. Приусадебный земельный фонд для новых колхозных дворов
В. Приусадебные участки личного пользования
Г. Всего земель, закреплённых по государственному акту
13. Надписи на плане — на основе каких съёмок составлен план и в каком году утверждён проект севооборота и перенесён в натуру, пишутся более мелким шрифтом, примерно, в 2 раза меньше, чем картуш.
14. Границы земель неколхозного пользования оттеняются на плане красной тушью с указанием сокращённо наименования землепользования. Например, «уч. МТС», «И1К» (школьный участок) и т. п.
ДОКУМЕНТАЦИЯ ДЕЛА ПО ВНУТРИХОЗЯЙСТВЕННОМУ ЗЕМЛЕУСТРОЙСТВУ
(К § 89 «Технических указаний по производству землеустроительных работ»)
1. Акт осмотра местности составляется по форме № 1.
Осмотру местности и изучению территории колхоза подлежат все сельскохозяйственные контура. В акте осмотра местности, а также на чертеже указываются только изменяемые контура угодий (вновь осваиваемые земли, а также и другие трансформируемые контура).
2. Агрообоснозания составляются по формам, разрабатываемым край(обл)зо, НКЗ республик.
3. В пояснительной записке к проекту освещаются основные вопросы, указанные в § 40 «Технических указаний по производству землеустроительных работ».
Пояснительная записка является частью агрообоснования и пишется непосредственно на свободных листах бланка агрообоснования, специально отведённых для этой цели.
4. При проверке проекта введения севооборотов в райзо устанавливаются:
а) правильность изменений, намеченных в составе земельных угодий колхоза;
б) правильность запроектированных севооборотов и размеров посевных площадей в них;
в) правильность установления размеров поголовья общественного скота и поголовья скота колхозников;
г) обеспеченность общественного животноводства кормами в течение всего года;
д) агротехническая правильность чередования культур в принятых севооборотах;
е) правильность составленного плана перехода к севооборотам и запроектированных агромероприятий на первые 1—2 года перехода;
ж) правильность проекта размещения полей севооборота, бригадных участков и земель, отводимых под плодовые, лесные и другие насаждения и других элементов проекта.
5. В протоколе общего собрания членов колхоза, рассматривавшего проект введения севооборотов после проверки его в райзо, указывается:
а) количество присутствующих и отсутствующих членов колхоза;
б) количество принятых севооборотов, чередования культур в них, срок освоения севооборотов;
в) принятые собранием основные показатели на год освоения севооборотов (площади земель, включённых под обработку по каждому севообороту и вне севооборота, урожайность по основным культурам, площади под многолетними насаждениями, поголовье скота);
г) поправки и дополнения, принятые собранием по графическому землеустроительному проекту и другим вопросам, связанным с введением севооборота.
6. В протоколе исполкома районного совета депутатов трудящихся по утверждению проекта введения севооборотов указывается:
а) утверждённые севообороты, число полей в каждом из них, чередование культур;
б) утверждённые основные показатели на год освоения севооборотов (площадь земель, включённых под обработку по каждому севообороту и вне севооборота, урожайность основных культур, поголовье скота);
в) год освоения севооборотов;
г) утверждение землеустроительного графического проекта и плана перехода к севообороту.
7. После утверждения землеустроительного проекта райисполкомом и внесения в проект поправок в соответствии с принятым решением при утверждении, землеустроительное дело и рабочий чертёж для перенесения проекта в натуру тщательно проверяется начальником земотряда, который после поверки подписывает проектный план и рабочий чертёж.
8. Акт перенесения проекта в натуру составляется по форме № 2.
9. Акт полевой приёмки работ составляется по форме № 3.
10. Акт проверки (освидетельствования) землеустроительного дела составляется по форме № 4.
11. Акт сдачи землеустроительного дела и планов райзо составляется по форме № 5.
В том случае, когда работа выполняется старшим землеустроителем, настоящий акт не составляется.
Форма № 1
АКТ
осмотра землепользования с.-х. артели ... … селения … района … области
194… года … месяца … дня.
Комиссия в составе:
агронома
землеустроителя
уполномоченных от колхоза
произвела осмотр землепользования с.-х. артели
для целей составления проекта внутрихозяйственного землеустройства.
1. При осмотре выявлены участки земли, подлежащие к переводу из одного вида угодий в другой (вновь осваиваемые земли, а также и другие трансформируемые контура):
|
Название угодия |
№№ контуров на чертеже |
Площади |
В какой вид угодив переводится (в пашню, сенокос, пастбище и т. п.) |
Краткое обоснование перевода |
|
|
|
|
|
|
2. Соображения комиссии по организации с.-х. угодий и севооборотных массивов ……………………………………………………………….
3. К акту приложен чертёж, на котором нанесены намеченные изменения в контурах с.-х. угодий, необходимые для составления землеустроительного проекта, а также чертёж предшественников культур.
Уклоны местности нанесены на чертеже предшественников /
на плане топографической съёмки
(ненужное зачеркнуть).
Агроном … (подпись)
Землеустроитель … (подпись)
Уполномоченные колхоза … (подписи)
Печатается в редакции: Землепользование и землеустройство: Сборник постановлений, приказов и инструкций за 1935-1946 гг. - Москва : Сельхозгиз, 1947. - 219 с. С. 79-123
